如何高效完成汽车连接件的扫描测量?

发表时间:2022-04-02 15:04:32 作者:思瑞三坐标测量仪 来源:www.serein.com.cn 浏览:

汽车由成千上万个零部件组成,每个零件都会对整车的行驶安全或性能产生影响,所以每个质量都值得重视。特别是随着汽车工业的快速发展,汽车功能越加精细与完善,对汽车连接器结构的精密程度也提出了更高的要求。


三坐标测量仪因其测量精度高等特性,能胜任许多汽车零部件测量,成为不少配件厂商的选择。下面以一个连接件的案例,介绍一下思瑞三坐标在这领域的应用。

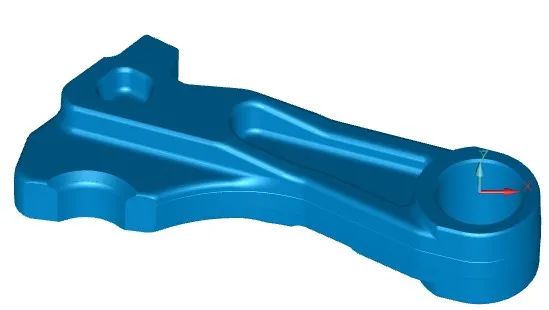

此次需要对一款汽车零部件的位置度、倾斜度,、轮廓度等进行测量。由于需要对特定位置进行贴面扫描,所以选用支持扫描测量的思瑞CROMA PLUS三坐标完成此次测量任务。


测量过程

首先需要做好工件装夹工作,可使用多功能夹具,磁力底座,等高块等工具进行装夹,并使用工具辅助固定。接着建立坐标系手动取圆,平面找正确Z轴原点,两个圆直接旋转,以右侧的圆形确定XY原点。


求工件左侧凹陷位置时,通过开线扫描上中下三段构造圆柱和中间扫描。接着完成工件内测凸出位置的斜面扫描,扫描完成后选择相应的图标,选择相应的基准,即可完成位置度、轮廓度及倾斜度评价,最后可根据需要输出不同形式的报告,让用户一目了然。


Hexagon X1二合一传感器,配合PC-DMIS的扫描模块,让思瑞CROMA PLUS三坐标能在数秒内完成百个点位采集,解决曲线、曲面等复杂型面零件的检测要求,为汽车配件等行业用户提供高效精准的测量解决方案。
