Hyperscan智能光学追踪3D扫描仪稳控大场面,赋能工程机械军团

发表时间:2022-10-21 16:10:00 作者:思瑞三坐标测量仪 来源:www.serein.com.cn 浏览:

三一重工、中联重科等全球领先的工程机械制造企业,如何精准把控大型工程机械装备的质量?Hyperscan智能光学追踪3D扫描仪为企业提供过解决方案,本期案例仅以HyperScan应用为引线,来见证什么是速度更快、质量更好。



使用设备


HyperScan

智能光学追踪3D扫描仪

适合大型工件的快速高效扫描

扫描速度达210万次测量/秒

精度高达0.025mm

跟踪扫描模式无需贴点

可集中检测关键区域

也能实现产品全尺寸测量


应用01

质量检测/SANY重卡

HyperScan可直接在车间现场测量

而不必移动待测的大型车体


只需十来分钟即迅速获取到

车前保险杠和车门的扫描数据


将扫描数据和CAD数模

导入检测软件中对齐

对关键尺寸偏差注释分析

操作简单,报告直观


应用02

装配测量/SANY起重机臂架


代替传统划线机划线检测

用HyperScan扫描12m长起重机臂架

单人操作,扫描用时35min




主要检测两端装配孔位置度

及装配面对称度等形位公差

可建立智能3D数据库

实现数据可追溯性


应用03

孔位提取/混凝土搅拌站

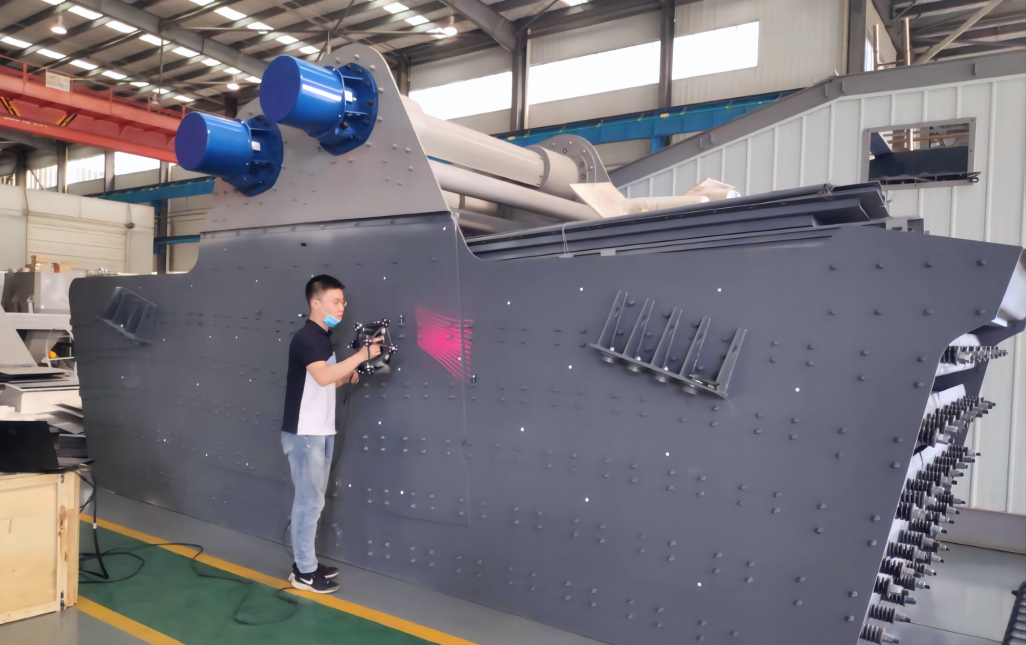

对混凝土搅拌站振动筛进行整体扫描

跟踪器蛙跳2次,扫描用时30min



可快速提取振动筛上100多个

排列不规则的装配孔位数据

并进行逆向建模


应用04

逆向+虚拟装配/矿山机械



为对老旧矿山挖斗进行更新优化

先扫描长约3米的挖斗及其配件挖齿

耗时1小时即完成


再对挖斗及其配件进行逆向建模

共用时8小时完成

相比于传统卡尺测量建模

可轻松获取复杂曲面数据

速度快、精度高


最后将挖斗与挖齿进行虚拟装配修模

开模加工后即完成产品的优化升级


“从振兴到飞跃,是对高品质的坚守和对技术创新的追求,凝聚起品牌强国的磅礴力量。强大的数字化技术,助力中国工程机械军团刷新智能制造新高度。
