新能源电池盒大尺寸、高精密检测解决方案

发表时间:2022-10-21 14:10:11 作者:三坐标 来源:www.serein.com.cn 浏览:

在新能源汽车行业中,电池盒是电池包的“骨架”,是重要的安全件;对电池的安全性、结构强度和重量至关重要。电池盒的托盘分总成和盖分总成是主要测量对象,属于全尺寸检测,检测精度要求高,任务重。


电池盒检测解决方案

电池盒宽一般都是1.6M以上,普通的测量设备无法满足。思瑞推出全新大型、高精密桥式三坐标测量机,通过将桥式测量机扩展为宽2m、长3.3m、高1.5m(特殊尺寸可定制),可以完全覆盖各尺寸类型的电池盒、盖及测量支架的检测,满足新能源电池检测需求。


检测需求

电池框结构件的检测需求:

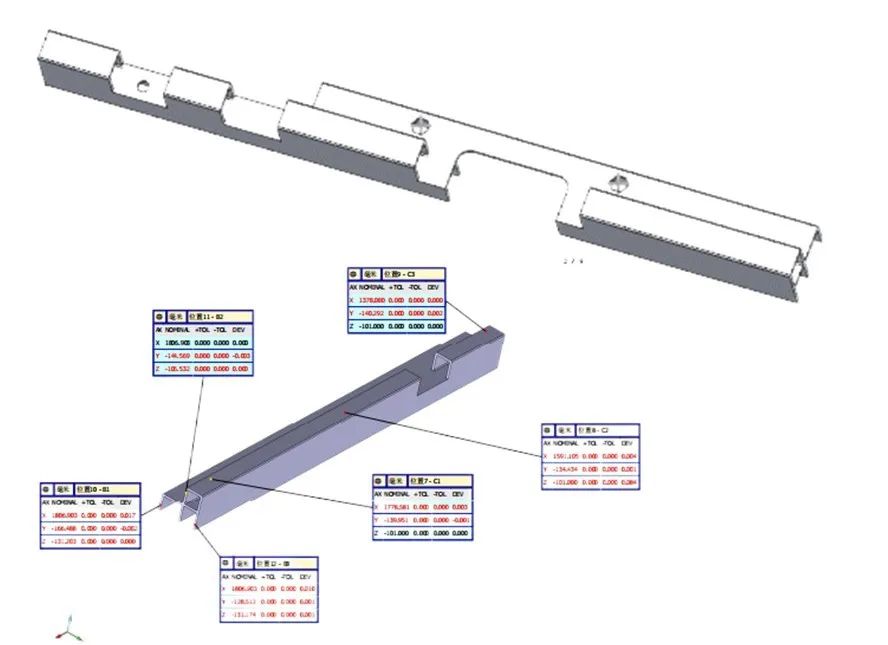

动力电池框结构件分为边梁、纵梁、横梁、模组连接板等,主要测量的点有安装孔位、焊接位、卡槽等相关尺寸及位置度。


电池盒托盘的检测需求:

电池盒托盘承担着整个电池组的质量以及自身的质量,是电动汽车重要的安全结构件,动力电池托盘结构件分外框架件的圆、位置度测量;主要测量孔位、孔径、长宽距离、平行度平面度、轮廓度等相关尺寸。


检测过程

作为通用型三坐标测量机,思瑞大型桥式测量机可支持多种测量机测头、测座、测头更换架及附件,帮助用户更快速更精确的完成电池盒的各项测量任务。

通过高精度全自动测头或高端LEIZ X1扫描系统与工件的相对移动,探测工件表面点三维坐标的测量系统,将被测物体置于三坐标测量机的测量空间,快速获取被测物体上各测点的坐标位置,根据这些点的空间坐标值,由软件进行数学运算,求出待测的几何尺寸和形状、位置。


检测优势

1、针对性的报告形式

采用通过德国PTB认证的测量软件进行数学运算,快速求出待测的几何尺寸和形状、位置,其强大的数模处理系统及丰富多样的报告类型,满足用户在不同场景的各类数据分析需求。

2、强大的数据后处理

通过测量数据分析系统来管理电池盒各种尺寸数据,能确保质量数据做到有序处理;针对工件特点,系统快速完成数据采集、质量报告、质量预警、跨系统集成等,打通质量信息孤岛,实现更便捷的质量实时监控。





3、专业支持、优良服务

强大的售后服务及应用支持团队:思瑞拥有80余名专业且经验丰富的售后服务、应用团队,随时保证客户设备使用的准确性、可靠性。


思瑞测量全新大型、高精密桥式三坐标测量机,凭借集团全球100多项专利技术,300余种传感器及配件,使得机器具有高精度、稳定、快速的特点,充分满足各种类型、各种尺寸电池盒的形位公差测量需求,切实保障新能源电池盒产品质量。
