RigelScan智能手持式激光3D扫描仪应用之智能叶片检测方案

发表时间:2022-08-02 16:08:39 作者:思瑞三坐标测量仪 来源:www.serein.com.cn 浏览:

叶片是发动机等动力机械的关键部件,广泛应用在航空航天、工业燃气轮机、舰船、风力发电等领域。叶片型面的曲线形状、制造精度和质量直接决定了发动机的安全性能和推进效率,但工业叶片作为典型的三维自由曲面零件,其高精度检测却一直是行业难题。


工业叶片尺寸较多,测量复杂,传统方式已经不能满足日益增长的检测需求,在提质增效降成本的智造变革趋势下,高效智能的测量装备与专业分析软件应运而生。


本篇文章就为大家介绍3D激光扫描技术和RationalDMIS软件组合实现的智能叶片检测方案,如何以快速的数字化手段,实现叶片型面和几何尺寸的可视化检测。


智能叶片检测方案

步步省心,操作如行云流水


01 高效建模

我们首先使用中观智能手持式激光3D扫描仪对叶片进行数据采集,它能以非接触的方式高效获取叶片3D点云数据,生成高精度模型。


02 智能检测

接下来,将叶片3D点云数据和原CAD数模一起导入到RationalDMIS软件中,通过叶片检测模块对叶片型面误差(主要包括参数误差和形位误差)进行检测分析。具体操作步骤如下:

第一步,先通过自定义截取叶片截面形状,来获取对应截面尺寸,包括叶片完整的截面几何信息和基准信息。


“图形区、数据区、操作区”三大区域实时关联,简单的鼠标点击拖拽便可轻松实现强大功能。

第二步,获得对应截面尺寸后, 在叶片分析窗口,可直观便捷地进行截面轮廓度分析,以及叶型特征参数和形位误差的分析评定。

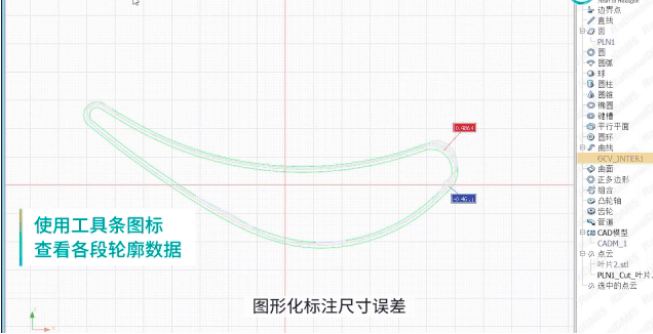

使用工具条图标即可快捷查看各段轮廓图形化标注的尺寸数据。


双击截面显示属性页,可查看详尽参数,点击参数即可激活图形区显示,直观明了。


Guillotine Gage模拟计算叶片误差。

第三步,尺寸测量完成后,只需点击“保存”便可以自动生成图文并茂的测量报告。

软件内置丰富多样的PDF报告模板,满足各种叶片用户需求,同时也支持用户定制。


方案优势

01 3D激光扫描


与传统接触式测量相比,中观智能手持式激光3D扫描仪在叶片数据采集方面具有以下优势:

> 测量便捷,速度快,最高可达210万次测量/秒;

> 分辨率高,最高精度达0.01mm;

> 可以测量叶片大部分特征参数;

> 无需传统CMM测头半径补偿;

> 适应性强,可在各种复杂环境下灵活使用;

> 无需检具,节省维护和更新成本。


02 RationalDMIS


RationalDMIS叶片检测模块内嵌于软件内部,能对叶片截面闭合性线、开口叶片、榫头等参数进行分析,并为航空叶片的生产、检测、分析和修复提供专业的数据资料,它的特点如下:

> 软件界面简洁明朗;

> 从测量到输出报告全过程图形可视化;

> 独特“拖放式”操作,方便快捷;

> 同时拥有CMM接触式和点云非接触式测量功能;

> CAD功能强大;

> 完整、快速的公差计算和丰富多样的输出报告。


结 语

“3D激光扫描技术和RationalDMIS软件组合而成的智能叶片检测方案,不但可以对整个叶片的几何形状进行评估分析,提供完整的高精度检测数据,而且操作方式简单直观、高效便捷,可以极大地提升效率与产能,助力企业走上高质量的叶片智造之路。”
