电路板也叫线路板，PCB板，铝基板,高频板，PCB，超薄线路板，超薄电路板，印刷（铜刻蚀技术）电路板等，是当代电子元件业中活跃的产业。电路板主要由焊盘、过孔、安装孔、导线、元器件、接插件、填充、电气边界等组成。每元件都对电路板有着重要的影响，电路板的尺寸检测也十分有必要。
此案例为电子行业上电路板的尺寸测量。
根据图纸要求测量孔径，圆度，距离，导入DWG，DXF测量。
第一步：工件分析。进行常规检测。
第二步：工件装夹。了解基准和测量要求后，就可以进行工件的装夹了；此工件为电子材料制品的工件，可以直接放在玻璃板
台面上或者用橡皮泥粘住每条边。
测量仪器选择自动影像CLASSIC正常配置

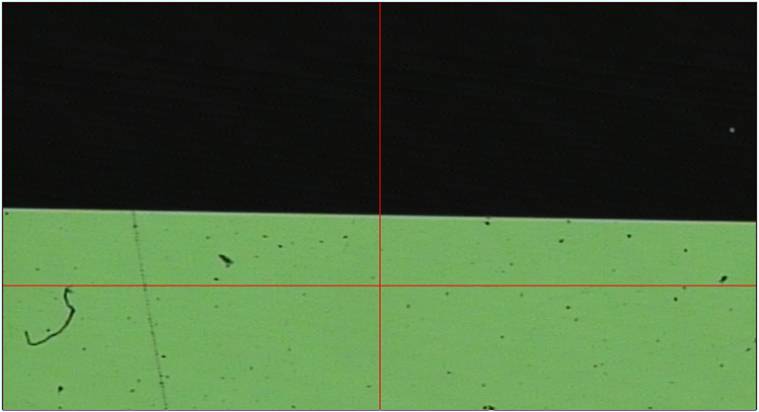

1、打开测量软件，调节放大倍率，聚焦清楚如下图，取线1，同样方法取线2。线1，线2取交点1

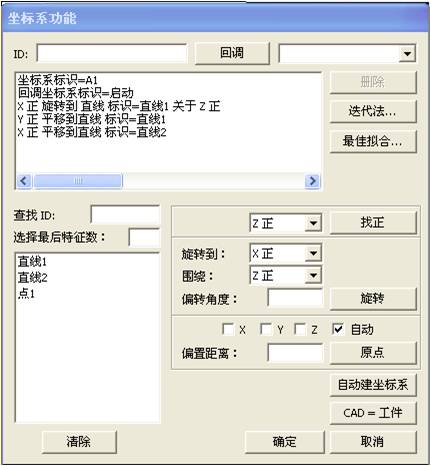

2、建立坐标系A1。 如下图 直线1旋转至X正，直线1，Y归零，直线2，X归零。点击

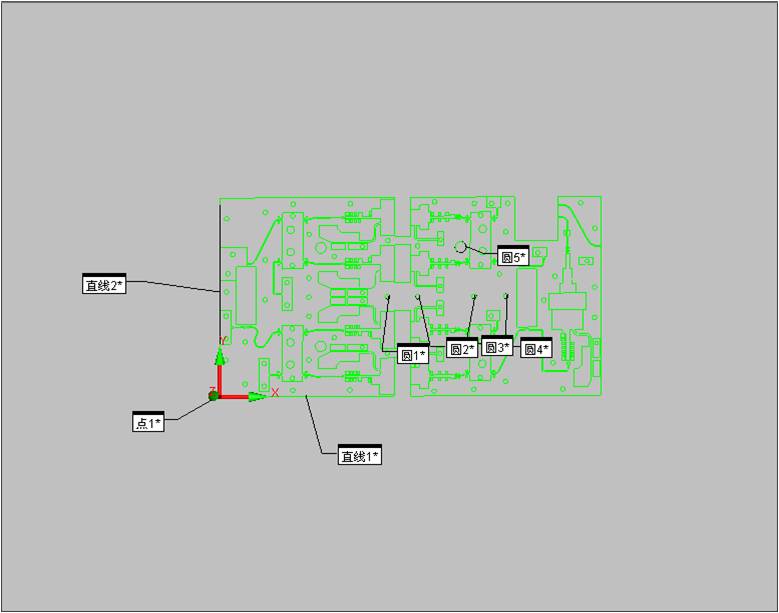

如下图所示的图形

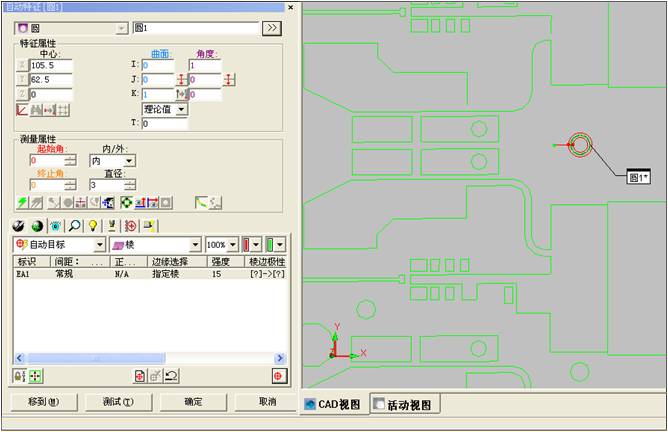

3、选择自动特征圆1，点选图形需要测量的要素，如下图所示。点选后，机器自动去测量这个元素。以此类推测量圆1，圆2，
圆3，圆4，圆5

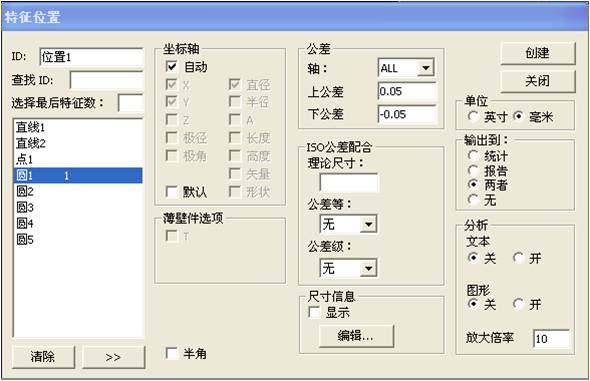

4、评价圆1，圆2….圆5的直径和位置如下图：

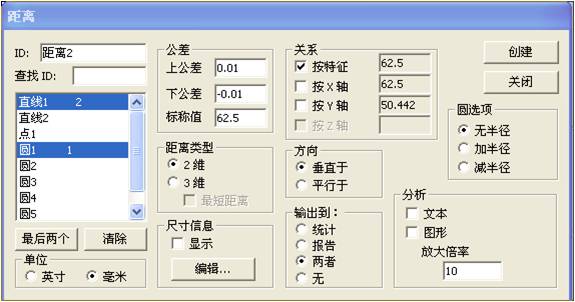

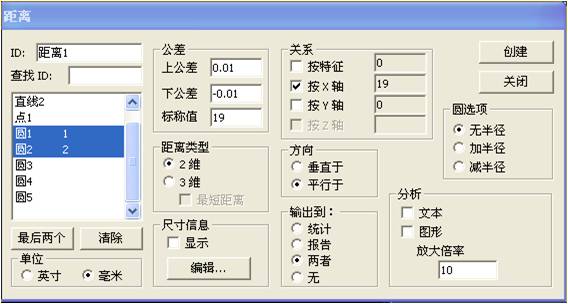

评价圆心距离
评价圆1到直线1垂直距离

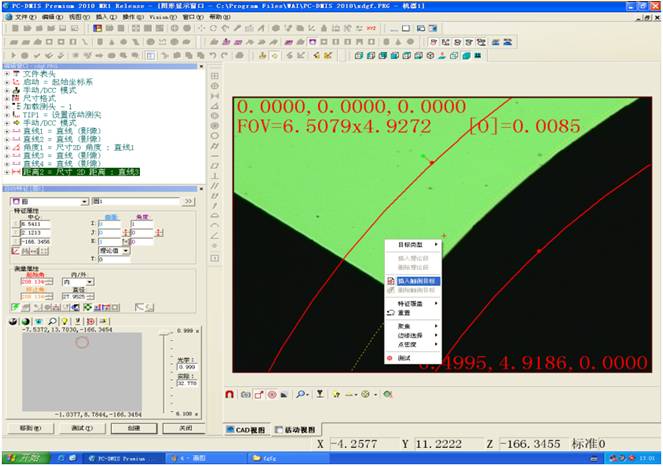

另外，就缺口圆如何测量详见下图：

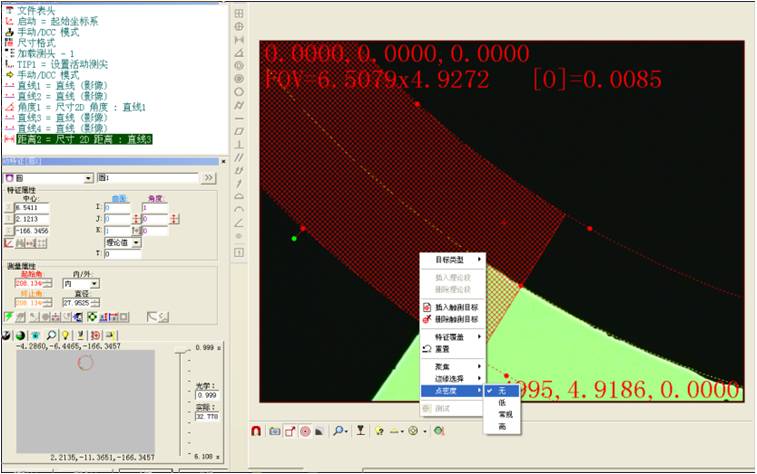

注意：当测量一个圆时候，如果有缺口，那么怎样避开这个缺口，如上图所示。在缺口一侧，点右键—插入触测目标。
在缺口另外一侧，点右键—插入触测目标，在缺口范围内，右键选择点密度为无，这样缺口区域就可以避开了。
这个案例主要应用导入DXF,DWG之后可以离线编程再测量。测量圆，线，评价距离。对电子行业电路板有一定指导作用。
DCC CLASSIC影像测量仪；软件配置：PREMIUM。
